Ukuran Baut CVT Beat Beserta Ukuran Murnya
Satupiston.com – Assalamu’alaikum. Kembali lagi pada artikel kami. Kali ini
kita akan membahas mengenai ukuran baut CVT Beat beserta ukuran Murnya.
Beat merupakan jenis motor metik atau sering disebut juga sebagai
skutik (skuter metik) yang diproduksi dan dipasarkan oleh pabrikan Astra Honda
Motor (AHM).
 |
| Sumber: astra-honda.com |
Honda Beat sendiri dibekali dengan mesin terkategori di kelas
110 cc. Nah dengan kubikasi mesin sebesar itu, motor yang dari segi penjualan
sangat laris di segmen motor metik entry level ini mampu mengeluarkan daya
terbaiknya di angka 6.6 kW pada putaran 7.500 rpm, sedangkan torsi terbaiknya
ada di angka 9.3 N.m pada putaran 5.500 rpm.
Nah bicara soal baut CVT Beat, kami sempat kebingungan ketika
ditanyai mengenai ukuran baut CVT honda Beat.
Hal tersebut karena adanya kesalah pahaman kami dan teman
kami tentang pendefinisian Beat (wkwk sebenarnya kam tidak tahu ukurannya
haha).
Perbedaan Baut dan Mur
Nah sebelum kami bocorkan mengenai ukuran baut dan mur dari
CVT Honda Beat, kami akan beri tahukan terlebih dahulu mengenai perbedaan
antara baut dan mur. Biar tidak salah sebut lagi, berikut perbedaan antara baut
dan mur:
1. Baut itu berbentuk batang, sedangkan mur berbentuk lubang.
2. Meski biasanya sama-sama berbentuk hexagonal dan memiliki
ulir, tapi yang bertugas mengikat adalah mur, sedangkan yang bertugas diikat
adalah baut.
3. Baut itu panjang, sedangkan mur tidak panjang.
4. Baut memiliki nama lain yakni bolt, sedangkan mur memiliki nama lain yakni nut.
 |
| Baut. Sumber: indiamart.com |
 |

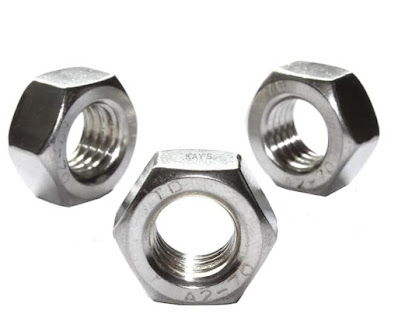

| Mur. Sumber: tokopedia.com |
Nah jadi di bawah ini kami akan coba sebutkan beberapa ukuran
baut dan mur yang berkaitan dengan CVT Honda Beat. Mengingat pertanyaannya cukup
ambigu dan luas, jadi ukuran-ukuran ini tidak terfokus pada satu komponen.
Ukuran Mur As Roda Belakang Beat
Pertama, kami akan coba sebutkan ukuran mur as roda belakang
dari Honda Beat. Ukuran drat dari as roda belakang Honda Beat adalah berukuran
16 mm, sedangkan mur yang digunakan menggunakan diameter luar berukuran 24 mm
atau dengan kata lain, as roda belakang dari Honda Beat dapat dibuka dengan
kunci ring atau kunci shock berukuran 24 mm.
Cukup besar memang, jadi jangan salah kunci ya bro hehe.
Ukuran Baut Blok CVT Beat
Selanjutnya kita bahas mengenai ukuran baut yang ada di blok
CVT Honda Beat. Jika kita perhatikan, pada blok CVT Honda Beat terdapat cukup
banyak baut-baut berukuran kecil yang bertujuan untuk menutup blok CVT.
Adapun ukuran baut-baut tersebut adalah sebesar 8 mm pada
diameter luar kepala bautnya. Artinya baut tersebut dapat dibuka dengan kunci
shock atau kunci T dengan ukuran 8 mm.
Ukuran Mur Primer Pulley Beat
Selanjutnya mur primer pulley atau primer pully adalah
berukuran 22 mm pada diameter luar murnya atau dapat dibuka dengan kunci shock
berukuran 22 mm.
Ukuran Mur Driven Pulley Beat
Untuk driven pulley atau pulley bagian belakang dari Honda
Beat, diikat dengan mur berukuran 19 mm pada diameter luarnya atau dapat dibuka
dengan kunci T atau kunci shock berukuran 19 mm.
Ukuran Mur Outer Comp Clutch Beat
Yang terakhir, untuk membuka outer comp cluth, maka kunci
shock yang harus dipersiapkan adalah kunci shock berukuran 39 mm.
Jadi jika kita ingin membongkar keseluruhan CVT dari Honda
Beat sampai bagian dalamnya “kosong”, maka setidaknya kita harus siapkan
beberapa kunci yang sudah kami sebutkan di atas.
Nah artikel ini kami cukupkan sampai di sini, akhir kata
semoga bermanfaat dan sampai jumpa.
Wassalamu’alaikum.
